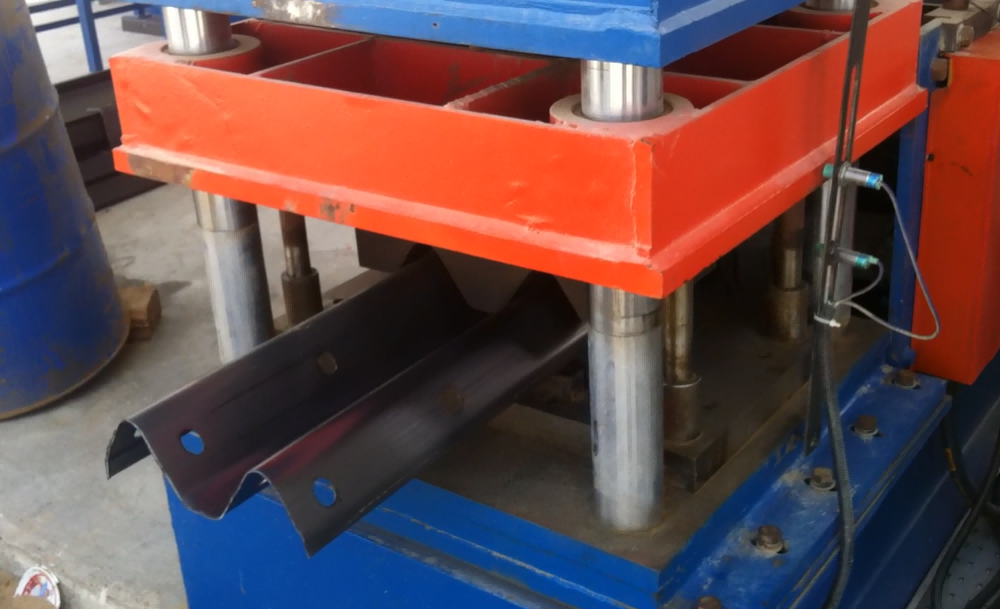

Μηχανή διαμόρφωσης ρολού προστατευτικού κιγκλιδώματος

Εφαρμογές βιομηχανίας και πλαίσιο έργου

Συστήματα Ασφάλειας Αυτοκινητοδρόμων και Αυτοκινητοδρόμων ταχείας κυκλοφορίας

Τα προστατευτικά κιγκλιδώματα εγκαθίστανται ευρέως κατά μήκος των αυτοκινητοδρόμων, των οδών ταχείας κυκλοφορίας και των αγροτικών δρόμων για την πρόληψη της αναχώρησης του οχήματος και τον μετριασμό των επιπτώσεων της σύγκρουσης.

Παραγωγή προστατευτικών κιγκλιδωμάτων δοκών W-και τριών-

Συνεπής γεωμετρία προφίλ για σωστή ευθυγράμμιση εγκατάστασης

Συμμόρφωση με τα διεθνή πρότυπα και προδιαγραφές

Κατάλληλο για έργα υποδομής-μεγάλης κλίμακας

Προστασία γέφυρας και υπερυψωμένου δρόμου

Οι γέφυρες και οι υπερυψωμένες κατασκευές απαιτούν ενισχυμένα συστήματα προστατευτικών κιγκλιδωμάτων με υψηλότερη δομική αξιοπιστία.

Βελτιωμένη αντοχή προφίλ και έλεγχος διαστάσεων

Συμβατότητα με συστήματα τοποθέτησης σε γέφυρα

Σταθερή διαμόρφωση για παχύτερα υλικά

Αστικές Οδικές και Δημοτικές Υποδομές

Τα προστατευτικά κιγκλιδώματα χρησιμοποιούνται επίσης σε αστικούς δρόμους, πεζοδρομήσεις και συστήματα διαχωρισμού κυκλοφορίας.

Ευέλικτη προσαρμογή προφίλ για διαφορετικές εφαρμογές

Σταθερή ποιότητα για δημόσια έργα υποδομής

Προσαρμόζεται σε διαφορετικά περιβάλλοντα εγκατάστασης

Εμπόδια ασφάλειας βιομηχανικών και εγκαταστάσεων

Σε εργοστάσια, κέντρα υλικοτεχνικής υποστήριξης και εγκαταστάσεις αποθήκευσης χρησιμοποιούνται φράγματα τύπου προστατευτικού κιγκλιδώματος-.

Παραγωγή προστατευτικών προφίλ φραγμού

Κατάλληλο για εσωτερικά συστήματα ελέγχου κυκλοφορίας

Ανθεκτικές και ανθεκτικές{0}}κατασκευές



Τύποι προφίλ προστατευτικών κιγκλιδωμάτων και εύρος παραγωγής

Τα μηχανήματα IUWON είναι ικανά να παράγουν ένα ευρύ φάσμα εξαρτημάτων προστατευτικών κιγκλιδωμάτων:

W-μηχανή διαμόρφωσης ρολού προστατευτικού κιγκλιδώματος

Μηχανή διαμόρφωσης προστατευτικών κιγκλιδωμάτων τριών δοκών

Συστήματα διαμόρφωσης κιγκλιδωμάτων (προαιρετική ενσωμάτωση)

Αποστάτης και συναφή δομικά στοιχεία

Τα προφίλ μπορούν να προσαρμοστούν σύμφωνα με τοπικά πρότυπα ή σχέδια-για συγκεκριμένα έργα.



Βασικά πλεονεκτήματα μηχανικής

Υψηλή-Ικανότητα διαμόρφωσης αντοχής

Σχεδιασμένο για να επεξεργάζεται χάλυβα υψηλής{0} αντοχής διατηρώντας παράλληλα τη δομική ακεραιότητα και την ακρίβεια του προφίλ.

Σχεδιασμός διαμόρφωσης ρολού ακριβείας

Οι βελτιστοποιημένοι σταθμοί κυλίνδρων εξασφαλίζουν ομοιόμορφη παραμόρφωση, μειώνοντας την εσωτερική καταπόνηση και διατηρώντας τις ιδιότητες του υλικού.

Ενσωματωμένη διάτρηση και ευθυγράμμιση οπών

Υποστηρίζει ακριβή διάτρηση για την τοποθέτηση οπών, εξασφαλίζοντας συμβατότητα με τα συστήματα εγκατάστασης.

Συνεχής Σταθερότητα Παραγωγής

Η δομή της μηχανής έχει σχεδιαστεί για μεγάλους κύκλους παραγωγής με ελάχιστη απόκλιση.

Μηχανική κατασκευή βαρέως τύπου

Το ενισχυμένο πλαίσιο και το σύστημα μετάδοσης υποστηρίζουν τη διαμόρφωση χονδρού υλικού και τη λειτουργία υψηλού φορτίου-.



Τεχνικές Δυνατότητες

Οι μηχανές κατασκευάζονται με βάση τις απαιτήσεις του έργου και όχι τις σταθερές προδιαγραφές.

Συμβατότητα υλικού: χάλυβας υψηλής-αντοχής, γαλβανισμένος χάλυβας

Εύρος πάχους: συνήθως 2,5–4,0 mm (προσαρμόσιμο)

Ταχύτητα διαμόρφωσης: ρυθμιζόμενη με βάση τη διαμόρφωση

Σύστημα διάτρησης: υδραυλικές ή σερβοελεγχόμενες επιλογές

Σύστημα κοπής: έλεγχος μήκους υψηλής-ακρίβειας

Σύστημα ελέγχου PLC για αυτοματοποιημένη λειτουργία



Τυπική διαμόρφωση γραμμής παραγωγής προστατευτικού κιγκλιδώματος

Μια πλήρης γραμμή διαμόρφωσης ρολού προστατευτικού κιγκλιδώματος μπορεί να περιλαμβάνει:

Υδραυλικό decoiler (βαρέως τύπου-)

Σύστημα ισοπέδωσης

Μονάδα διάτρησης (προ-διάτρηση ή ενσωματωμένη διάτρηση)

Μηχανή διαμόρφωσης ρολού

Σύστημα κοπής

Εξαντλήστε-σύστημα στοίβαξης ή τραπεζιού

Προαιρετικά συστήματα:

Μηχάνημα μορφοποίησης στύλου

Συντονισμός γαλβανισμού (εξωτερική διαδικασία)

Αυτοματοποιημένη στοίβαξη και χειρισμός



Θεωρήσεις Μηχανικής Διαδικασιών

Η παραγωγή προστατευτικών κιγκλιδωμάτων περιλαμβάνει συγκεκριμένες τεχνικές απαιτήσεις που πρέπει να αντιμετωπιστούν κατά τον σχεδιασμό του μηχανήματος:

Έλεγχος επαναφοράς υλικού σε χάλυβα υψηλής{{0} αντοχής

Ομοιόμορφη διαμόρφωση για διατήρηση-διατομικής ακεραιότητας

Ακριβής τοποθέτηση οπών για συμβατότητα εγκατάστασης

Ζητήματα προστασίας επιφάνειας για γαλβανισμένα υλικά

Συντονισμός με κατάντη διαδικασίες γαλβανισμού ή επίστρωσης

Το IUWON ενσωματώνει αυτούς τους παράγοντες στη διαμόρφωση του μηχανήματος για να διασφαλίσει την αξιοπιστία της πραγματικής-παγκόσμιας παραγωγής.



Πώς διαμορφώνουμε τη γραμμή διαμόρφωσης ρολού προστατευτικού κιγκλιδώματος

1. Ανάλυση Απαιτήσεων
Πρότυπο προφίλ (W-δοκός / τριών-δοκός), ποιότητα υλικού, πάχος, σχέδιο οπών, όγκος παραγωγής

2. Σχεδιασμός Τεχνικής Λύσης
Διάταξη διαμόρφωσης ρολού, μέθοδος διάτρησης, διαμόρφωση μηχανής

3. Πρόταση & Επιβεβαίωση
Τεχνική ευθυγράμμιση, προσφορά και σύμβαση

4. Φάση κατασκευής
Μηχανική και παραγωγή (συνήθως 90–150 ημέρες ανάλογα με την πολυπλοκότητα)

5. Δοκιμή & Επικύρωση
Δοκιμαστική παραγωγή, επιθεώρηση διαστάσεων και επαλήθευση απόδοσης

6. Παράδοση & Εγκατάσταση
Παγκόσμια αποστολή, προαιρετική εγκατάσταση και υποστήριξη εκπαίδευσης



Ποιοτικός Έλεγχος και Διασφάλιση Παραγωγής

Για να εξασφαλιστεί σταθερή ποιότητα εξόδου, οι μηχανές IUWON έχουν σχεδιαστεί με:

Ελεγχόμενες αλληλουχίες σχηματισμού για μείωση των σφαλμάτων παραμόρφωσης

Σταθερά συστήματα μετάδοσης για συγχρονισμένη λειτουργία

Εργαλεία ακριβείας για σταθερή γεωμετρία προφίλ

Επαναλαμβανόμενη απόδοση παραγωγής σε όλες τις παρτίδες



Συχνές Ερωτήσεις

Τι προφίλ προστατευτικών κιγκλιδωμάτων μπορεί να παράγει το μηχάνημα;
W-δοκός, τριών-δοκός και προσαρμοσμένα προφίλ με βάση τα πρότυπα του έργου.

Μπορεί το μηχάνημα να πληροί τα διεθνή πρότυπα προστατευτικών κιγκλιδωμάτων;
Ναί. Ο σχεδιασμός του μηχανήματος μπορεί να ευθυγραμμιστεί με τα σχετικά πρότυπα ανάλογα με τις απαιτήσεις του έργου σας.

Τι πάχος υλικού μπορεί να υποστεί επεξεργασία;
Συνήθως 2,5–4,0 mm, ανάλογα με τη διαμόρφωση.

Περιλαμβάνεται η διάτρηση στη γραμμή παραγωγής;
Ναί. Τα συστήματα διάτρησης μπορούν να ενσωματωθούν για ακριβή τοποθέτηση οπών.

Ποιος είναι ο χρόνος παράδοσης της παραγωγής;
Γενικά 90–150 ημέρες ανάλογα με την πολυπλοκότητα του μηχανήματος.
